تأثیر طراحی كمپرسورخانه در عملکرد و راندمان سیستم هوای فشرده

كمپرسورخانه و تأثیر طراحی آن در عملکرد و راندمان سیستم هوای فشرده

فهرست

طراحی كمپرسورخانه و چگونگی نصب تجهیزات آن تأثیر بسزایی در عملكرد و راندمان سیستم هوای فشرده خواهد داشت.

اولین و اساسی‌ترین قاعده در طراحی یک كمپرسورخانه، متمركز بودن  كمپرسورها می‌باشد كه این اصل مستقل از صنعتی است كه كمپرسور در آن مورد بهره‌برداری قرار می‌گیرد.

از مزایای این گونه طراحی برای كمپرسورخانه، اقتصادی بودن آن، سیستم هوای فشرده با طراحی بهتر با امكانات خدمات رسانی بیشتر، سهولت در كاركردن با دستگاه توسط كاربر، سیستم تهویه یكپارچه برای كمپرسورها و ممانعت از ورود افراد متفرقه بدلیل متمركز بودن كمپرسورخانه می‌باشد.

چنانچه جهت نصب كمپرسورها در كمپرسورخانه از فضایی كه برای اهداف و مقاصد دیگر ساخته شده است استفاده گردد مشكلاتی درپی خواهد داشت كه پیشاپیش باید مد نظر قرار گیرد، به عنوان مثال ایجاد اختلال و مزاحمت بدلیل صدای تجهیزات كمپرسورخانه، مشكلات ایجاد تهویه در فضای كمپرسورها، خطر گرم شدن بیش از حد تجهیزات، ایجاد مسیر مناسب جهت تخلیه رطوبت به فضای بیرون كمپرسورخانه، محیط‌های خطرناک به عنوان مثال در معرض مواد قابل اشتعال قرار گرفتن، وجود گرد و خاک یا گازهای خورنده در محیط اطراف یا در نظر نگرفتن فضای مناسب جهت دسترسی به تجهیزات و طرح توسعه در آینده. بهتر است كمپرسورخانه نزدیک به محل مصرف كنندگان باشد زیرا نه تنها بدلیل حداقل افت فشار و كاهش طول لوله‌كشی در مصرف انرژی صرفه جویی می‌شود بلكه امكان بازیافت انرژی را نیز فراهم خواهد كرد. اگر بدلیل محدودیت فضا، مجبور به نصب كمپرسورها در فضای آزاد و زیر سقف شدیم، تمهیدات سخت گیرانه‌ای جهت محافظت درمقابل پدیده‌های طبیعی نظیر باد، باران و برف، در نظر گرفتن فونداسیون مناسب، محافظت در برابر نفوذ گرد و خاک و هرگونه گاز خورنده و قابل اشتعال و همچنین حفاظت در مقابل ورود افراد متفرقه باید صورت پذیرد.


حتما بخوانید: سیستم هوای فشرده و استانداردهای طراحی آن

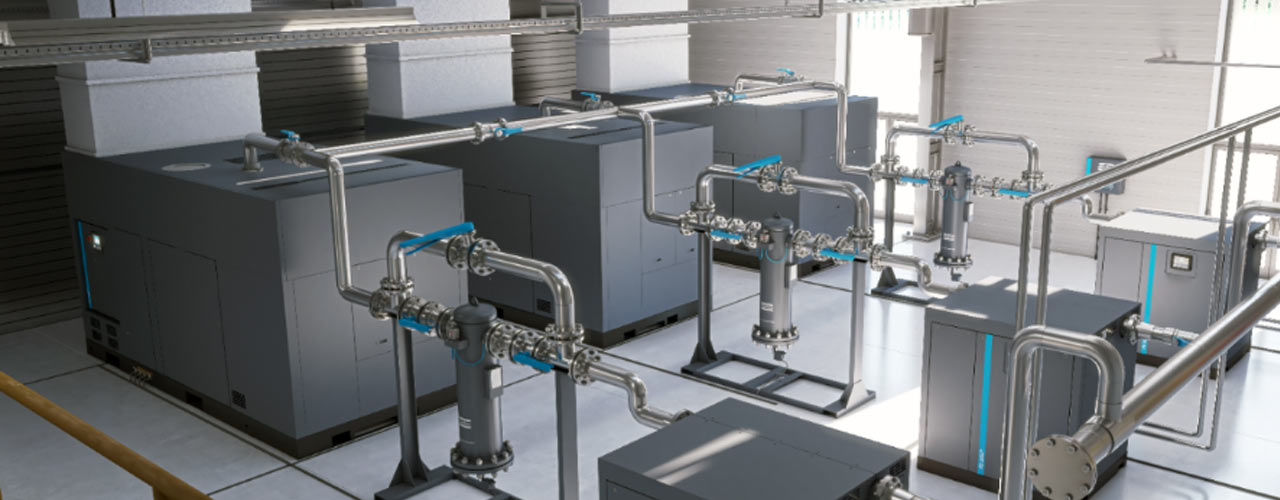

 تأثیر طراحی كمپرسورخانه در عملکرد و راندمان سیستم هوای فشرده

جانمایی و طراحی

لزوماً در جایی كه عملیات نصب بصورت گسترده‌ای صورت می‌گیرد و عملیات لوله‌كشی آن حجیم می‌باشد، تجهیزات باید در كمپرسورخانه به گونه‌ای نصب شوند كه مسیر مناسب جهت دسترسی و سرویس آنها میسر باشد. ساختمان یا مكانی كه جهت نصب استفاده می‌شود باید دارای ارتفاع كافی باشد و همچنین تجهیزات لازم جهت بلند كردن یا جابجایی كمپرسورها یا متعلقات سنگین آن نظیر الكتروموتور را داشته باشد و علاوه بر این امكان تردد Forklift Truck نیز میسر باشد. علاوه بر این، اطراف تجهیزات فضای مناسب جهت تعمیرات و یا خارج نمودن هر یك از قطعات كمپرسور باید در نظر گرفته شود. بهتر است مكان مورد نظر كمپرسورخانه فضای كافی جهت طرح توسعه و نصب تجهیزات در آینده را نیز داشته باشد. در نظر گرفتن مسیر مناسب جهت تخلیه رطوبت از كمپرسور، درایر، مبدل‌ها و مخازن نیز حائز اهمیت می‌باشد.


حتما بخوانید: جانمایی کمپرسور و شرایط کار بهینه کمپرسورها

فونداسیون

برای نصب تجهیزات كمپرسورخانه فقط مجاز به استفاده از سطح صاف و همواری با قابلیت تحمل وزن تجهیزات می‌باشیم. در اكثر موارد دمپر لرزشی با خود تجهیزات تعبیه شده است.

معمولاً برای نصب كمپرسورهای جدید از یک Platform بتونی استفاده می‌شود كه هم از نظر ارتفاع آن را از سطح كمپرسورخانه مجزا می‌نماید هم برای نظافت اطراف كمپرسور مناسب است.

برای كمپرسورهای سیلندر پیستونی بزرگ و كمپرسورهای سانتریفیوژ نیاز به تعبیه فونداسیون مناسب و ثابت نمودن آنها توسط Anchor Bolt جهت كاهش میزان لرزش به حداقل مقدار می‌باشد.

 تأثیر طراحی كمپرسورخانه در عملکرد و راندمان سیستم هوای فشرده

هوای مكش

جهت عملكرد صحیح، بدون مشكل و كارآمد كمپرسور، هوای ورودی آن باید در كمپرسورخانه كاملاً تمیز و عاری از هرگونه گرد و خاک و گازهای خورنده باشد. ذرات گرد و خاک علاوه بر پوشاندن سطح فیلترها باعت ایجاد فرسودگی شده و گازهای خورنده نیز باعث آسیب رساندن به كمپرسور می‌گردند. محفظه فیلترهای هوای ورودی كمپرسور معمولاً در فضای باز كه كاملاً تمیز و عاری از گرد و خاک باشد نصب می‌شود، البته امكان نصب این فیلترها در جایی كه از كمپرسور فاصله داشته و امكان تأمین هوای كاملاً تمیز را دارد نیز میسر است. در مناطقی كه بدلیل گرد و خاک فیلترها دچار افت فشار می‌‌شوند، باید تمهیدات لازم در زمان طراحی و انتخاب كمپرسور صورت پذیرد. برای كمپرسورهایی كه جهت نصب محفظه فیلتر هوای ورودی و اتصال آن به كمپرسور نیاز به لوله‌كشی دارند، حتماً از جنسی باید استفاده نمود كه خورندگی نداشته باشد.

سیستم تهویه كمپرسورخانه

از آنجائیكه كمپرسورها در حین كار، حرارت تولید می‌نمایند، در نظر گرفتن سیستم تهویه مناسب بسیار حائز اهمیت می‌باشد. در كمپرسورهای هوای خنک، هوای مورد نیاز جهت تهویه تقریباً 100 درصد انرژی مصرف شده توسط الكتروموتور می‌باشد كه بصورت حرارت تولید می‌شود، در حالی كه در كمپرسورهای آب خنک این مقدار معادل 10 درصد می‌باشد. در نتیجه برای ثابت نگاه داشتن دمای كمپرسورخانه در حد قابل قبول حرارت تولید شده باید به نحوی خارج گردد. هوای تهویه باید از محیط بیرون كمپرسورخانه با سرعت مناسب به فضای داخل هدایت شود و درصورت امكان از دیوار شمالی جهت ورودی استفاده نمود تا در فصول گرم سال در سایه قرار گیرد.تعبیه شبكه توری شكل در مسیر مكش مانع از نفوذ ذرات خارجی می‌شود. جریان هوای ورودی باید از پایین‌ترین نقطه روی دیوار و برعكس هوای گرم خروجی باید از بالاترین نقطه در دیوار مقابل توسط فن خارج گردد. برای حصول اطمینان از عملكرد مطلوب و دستیابی به یك سیستم ایده‌آل لحاظ نمودن كلیه موارد فوق در زمان طراحی الزامی است.

سوالات متداول

از مزایای این گونه طراحی برای كمپرسورخانه، اقتصادی بودن آن، سیستم هوای فشرده با طراحی بهتر با امكانات خدمات رسانی بیشتر، سهولت در كاركردن با دستگاه توسط كاربر، سیستم تهویه یكپارچه برای كمپرسورها و ممانعت از ورود افراد متفرقه بدلیل متمركز بودن كمپرسورخانه می‌باشد.

بهتر است كمپرسورخانه نزدیک به محل مصرف كنندگان باشد زیرا نه تنها بدلیل حداقل افت فشار و كاهش طول لوله‌كشی در مصرف انرژی صرفه جویی می‌شود بلكه امكان بازیافت انرژی را نیز فراهم خواهد كرد.
اگر بدلیل محدودیت فضا، مجبور به نصب كمپرسورها در فضای آزاد و زیر سقف شدیم، تمهیدات سخت گیرانه‌ای جهت محافظت درمقابل پدیده‌های طبیعی نظیر باد، باران و برف، در نظر گرفتن فونداسیون مناسب، محافظت در برابر نفوذ گرد و خاک و هرگونه گاز خورنده و قابل اشتعال و همچنین حفاظت در مقابل ورود افراد متفرقه باید صورت پذیرد.

از آنجائیكه كمپرسورها در حین كار، حرارت تولید می‌نمایند، در نظر گرفتن سیستم تهویه مناسب بسیار حائز اهمیت می‌باشد. در كمپرسورهای هوای خنک، هوای مورد نیاز جهت تهویه تقریباً 100 درصد انرژی مصرف شده توسط الكتروموتور می‌باشد كه بصورت حرارت تولید می‌شود، در حالی كه در كمپرسورهای آب خنک این مقدار معادل 10 درصد می‌باشد. در نتیجه برای ثابت نگاه داشتن دمای كمپرسورخانه در حد قابل قبول حرارت تولید شده باید به نحوی خارج گردد. هوای تهویه باید از محیط بیرون كمپرسورخانه با سرعت مناسب به فضای داخل هدایت شود و درصورت امكان از دیوار شمالی جهت ورودی استفاده نمود تا در فصول گرم سال در سایه قرار گیرد.تعبیه شبكه توری شكل در مسیر مكش مانع از نفوذ ذرات خارجی می‌شود. جریان هوای ورودی باید از پایین‌ترین نقطه روی دیوار و برعكس هوای گرم خروجی باید از بالاترین نقطه در دیوار مقابل توسط فن خارج گردد. برای حصول اطمینان از عملكرد مطلوب و دستیابی به یك سیستم ایده‌آل لحاظ نمودن كلیه موارد فوق در زمان طراحی الزامی است.
