سیستمهای هوای فشرده از جمله زیرساختهای حیاتی در بسیاری از صنایع محسوب میشوند و عملکرد صحیح آنها تأثیر مستقیمی بر پایداری تولید، کیفیت محصولات و هزینههای بهرهبرداری دارد. یکی از مهمترین مراحل در طراحی این سیستمها، جانمایی صحیح تجهیزات در اتاق کمپرسور است. نحوه قرارگیری کمپرسور، مخازن، فیلترها، درایر و سایر تجهیزات مرتبط نهتنها بر کیفیت هوای تولیدی اثر میگذارد، بلکه بر راندمان انرژی، سهولت تعمیر و نگهداری و طول عمر تجهیزات نیز تأثیر قابل توجهی دارد.
در طراحی اتاق کمپرسور باید مجموعهای از ملاحظات فنی از جمله ترتیب قرارگیری تجهیزات در مسیر جریان هوا، پیشبینی فضای کافی برای سرویس و تعمیرات، طراحی مناسب سیستم تهویه و مدیریت خروج هوای گرم در نظر گرفته شود. عدم توجه به این موارد میتواند باعث افزایش دمای کاری کمپرسور، کاهش دبی خروجی، افزایش استهلاک تجهیزات و در نهایت افزایش هزینههای عملیاتی شود.
در این مقاله تلاش شده است تا یک چیدمان عمومی و متداول برای جانمایی تجهیزات در اتاق کمپرسور به همراه مهمترین ملاحظات مهندسی در طراحی این فضا ارائه شود. لازم به ذکر است که اگرچه این ساختار به عنوان یک الگوی رایج در صنعت مطرح است، اما در پروژههای مختلف ممکن است با توجه به نوع تجهیزات، ظرفیت سیستم و شرایط عملیاتی تغییراتی در آن ایجاد شود.

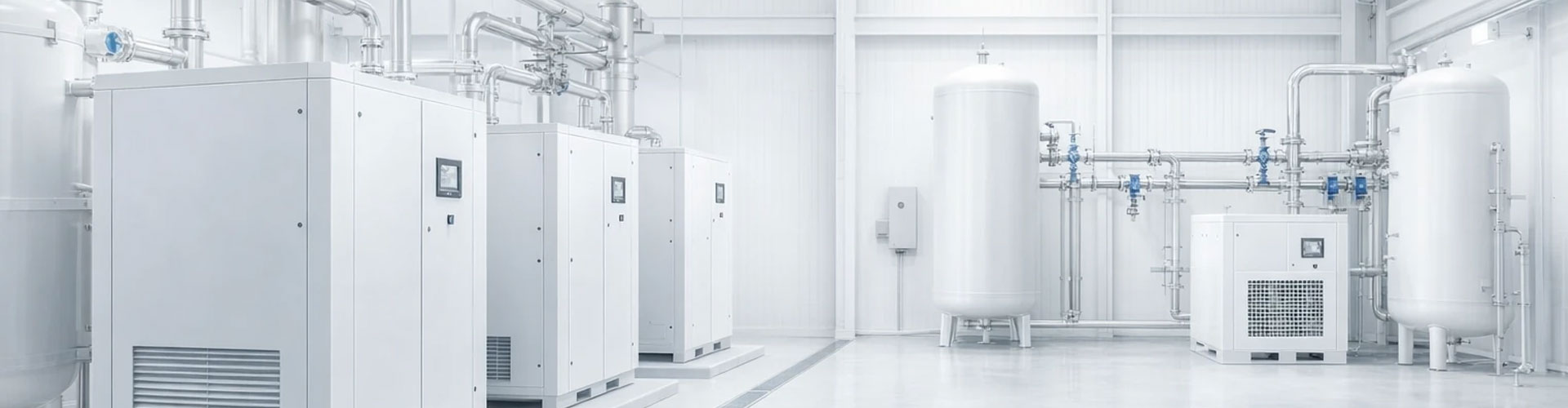

راهنمای مهندسی جانمایی تجهیزات در اتاق کمپرسور
طراحی و جانمایی تجهیزات در اتاق کمپرسور یکی از مهمترین مراحل در طراحی سیستمهای هوای فشرده در صنایع مختلف است. نحوه چیدمان تجهیزات، انتخاب مسیر جریان هوا، در نظر گرفتن فضای تعمیر و نگهداری و همچنین طراحی مناسب تهویه، تأثیر مستقیمی بر عملکرد، بهرهوری، عمر تجهیزات و هزینههای بهرهبرداری خواهد داشت.
نکته مهم این است که جانمایی تجهیزات تا حد زیادی به نوع تجهیزات انتخابشده، ظرفیت سیستم و شرایط عملیاتی بستگی دارد. بنابراین ممکن است در پروژههای مختلف تغییراتی در چیدمان ایجاد شود. با این حال، در صنعت یک چیدمان عمومی و متداول وجود دارد که به عنوان یک الگوی استاندارد مورد استفاده قرار میگیرد. در ادامه این چیدمان و ملاحظات مهندسی مرتبط با آن بررسی میشود.
چیدمان عمومی تجهیزات در اتاق کمپرسور
در یک طراحی استاندارد، مسیر جریان هوای فشرده از کمپرسور تا مصرفکننده باید به صورت مرحلهای از تجهیزات مختلف عبور کند تا کیفیت و پایداری فشار تضمین شود.
- کمپرسور
نقطه شروع سیستم، کمپرسور هوا است که وظیفه تولید هوای فشرده را بر عهده دارد. انتخاب نوع کمپرسور، ظرفیت آن و شرایط عملکردی، پایه طراحی کل سیستم محسوب میشود - تله آبگیر (Water Trap)
بلافاصله پس از کمپرسور، تله آبگیر یا واترترپ قرار میگیرد. وظیفه این تجهیز جداسازی اولیه رطوبت و کندانس موجود در هوای فشرده است تا از ورود آب به مراحل بعدی جلوگیری شود. - پری فیلتر (Pre Filter)
پس از تله آبگیر معمولاً از یک پری فیلتر استفاده میشود. این فیلتر دارای گرید نسبتاً درشتتری بوده و معمولاً در محدوده 3 میکرون یا 1 میکرون طراحی میشود. وظیفه آن حذف ذرات معلق بزرگتر و آمادهسازی هوا برای مراحل فیلتراسیون دقیقتر است. - مخزن دمپر یا مخزن Load/Unload
پس از فیلتر اولیه، هوا وارد یک مخزن میشود که در سیستمهای هوای فشرده با عنوان مخزن لود/آنلود (Load/Unload Tank) یا مخزن دمپر شناخته میشود.
این مخزن با مخزن ذخیره تفاوت دارد. وظیفه اصلی آن پایدارسازی فشار و کمک به عملکرد مناسب سیستم کنترل کمپرسور در حالتهای لود و آنلود است.
باید توجه داشت که مخازنی با فشار کاری حدود 8 تا 15 بار که در سیستمهای معمول هوای فشرده استفاده میشوند، عملاً مخزن ذخیره واقعی محسوب نمیشوند. دلیل این موضوع آن است که در چنین فشارهایی حجم هوای ذخیرهشده بسیار محدود بوده و ممکن است افت فشار از 10 بار به 8 بار تنها در حدود یک دقیقه اتفاق بیفتد. بنابراین نمیتوان این مخازن را به عنوان ذخیره بلندمدت هوا در نظر گرفت.
مخازن ذخیره واقعی معمولاً در فشارهای بالاتر مانند 20 بار، 30 بار، 40 بار یا حتی 100 بار طراحی میشوند. برای دستیابی به چنین فشارهایی نیاز به استفاده از بوستر کمپرسور وجود دارد که خود موضوعی مستقل در طراحی سیستمهای هوای فشرده است و نیازمند سایزینگ و انتخاب جداگانه خواهد بود. - افتر فیلتر یا میکروفیلتر
پس از مخزن دمپر، در صورت نیاز به کیفیت بالاتر هوای فشرده، از یک افتر فیلتر یا میکروفیلتر استفاده میشود. استفاده از این فیلتر وابسته به کیفیت هوای مورد نیاز مصرفکننده است.
اگر استاندارد کیفیت هوای مورد نیاز ایجاب کند، این فیلتر در مسیر قرار میگیرد؛ در غیر این صورت ممکن است همان فیلتر اولیه برای رسیدن به کیفیت مورد نظر کافی باشد. در این زمینه باید به کاتالوگ و توصیههای سازنده فیلتر نیز توجه کرد. - درایر (Dryer)
در مرحله بعد هوا وارد درایر میشود. وظیفه درایر حذف رطوبت باقیمانده از هوای فشرده و کاهش نقطه شبنم (Dew Point) است. این تجهیز نقش بسیار مهمی در جلوگیری از خوردگی خطوط لوله، آسیب به تجهیزات و افت کیفیت هوای مصرفی دارد. - فیلتر یا برج کربن فعال
در صورت نیاز به حذف بخارات روغن یا آلایندههای خاص، از فیلتر اکتیو کربن یا برجهای کربنی استفاده میشود.
نکته بسیار مهم در طراحی این است که فیلتر اکتیو کربن همیشه باید بعد از درایر نصب شود. قرار دادن این فیلتر قبل از درایر یک اشتباه طراحی محسوب میشود، زیرا رطوبت موجود در هوا باعث کاهش شدید کارایی کربن فعال خواهد شد.
استفاده از خط انشعاب قبل از درایر
در بسیاری از کارخانهها تمام مصرفکنندگان به هوای با نقطه شبنم منفی نیاز ندارند. به همین دلیل در طراحی سیستم، معمولاً یک انشعاب قبل از درایر در نظر گرفته میشود.
این خط برای مصرفکنندگانی استفاده میشود که کیفیت هوای خشک با Dew Point پایین برای آنها ضروری نیست. انجام این کار چند مزیت مهم دارد:
- کاهش ظرفیت مورد نیاز درایر
- کاهش ظرفیت مورد نیاز کمپرسور
- کاهش مصرف انرژی سیستم
در درایرهای جذبی معمولاً حدود 15 درصد از هوای فشرده برای عملیات پرج (Purge) مصرف میشود. بنابراین اگر کل جریان هوا از درایر عبور داده شود، باید کمپرسور و درایر با ظرفیت بزرگتری انتخاب شوند. استفاده از انشعاب قبل از درایر میتواند این مشکل را تا حد زیادی کاهش دهد.
فضای مورد نیاز برای تعمیر و نگهداری کمپرسور
یکی از مهمترین نکات در طراحی اتاق کمپرسور، تأمین فضای مناسب برای تعمیرات و نگهداری تجهیزات است. اگر این موضوع در طراحی اولیه در نظر گرفته نشود، در زمان بهرهبرداری مشکلات جدی ایجاد خواهد شد.
در طول عمر کمپرسور، عملیات مختلفی باید انجام شود از جمله:
- تعویض فیلترها
- تعویض دورهای روغن
- انجام سرویسهای دورهای
- عمیرات احتمالی و تعویض قطعات
اگر فضای کافی در اطراف کمپرسور وجود نداشته باشد، خارج کردن قطعات و انجام تعمیرات بسیار دشوار شده و هزینههای نگهداری افزایش مییابد.
به طور معمول فضای دسترسی مناسب برای کمپرسورها حدود یک متر از هر طرف دستگاه در نظر گرفته میشود. در کمپرسورهای با ظرفیت بالا این فاصله ممکن است به سه تا چهار متر نیز افزایش یابد که بسته به طراحی سازنده متفاوت است.
در برخی اتاقهای کمپرسور از جرثقیل سقفی (Overhead Crane) استفاده میشود. در این حالت میتوان تجهیزات را از بالا خارج کرد و بنابراین نیاز به فضای دسترسی جانبی کاهش مییابد. استفاده از جرثقیل سقفی امکان طراحی اتاق کمپرسور با ابعاد کوچکتر را نیز فراهم میکند.
با این حال، همواره باید توصیههای سازنده کمپرسور در خصوص فضای نصب و تعمیرات در نظر گرفته شود. این اطلاعات معمولاً در مستندات فنی یا کاتالوگ تجهیزات ارائه میشود و باید مبنای طراحی اتاق کمپرسور قرار گیرد.
طراحی داکت خروج هوای گرم
کمپرسورها در حین کار مقدار قابل توجهی گرما تولید میکنند. این گرما از طریق فن خنککننده و رادیاتور دستگاه دفع میشود. برای جلوگیری از افزایش دمای محیط، لازم است هوای گرم تولیدشده به خارج از اتاق کمپرسور هدایت شود.
برای این منظور از داکت یا کانال خروج هوا استفاده میشود.
در طراحی این داکت باید چند نکته مهم رعایت شود:
- داکت باید قادر باشد تمام هوای گرم خروجی کمپرسور را به خارج از اتاق منتقل کند.
- طول داکت نباید بیش از حد زیاد باشد.
- مسیر داکت باید تا حد امکان کوتاه و مستقیم باشد.
اگر طول داکت زیاد باشد، ممکن است هوای گرم در داخل کانال به دام بیفتد (Air Trap). در این شرایط دمای محیط کمپرسور افزایش یافته و ممکن است دمای روغن بالا رفته و حتی دستگاه دچار Trip یا توقف اضطراری شود.
به همین دلیل بهتر است کمپرسور در نزدیکترین فاصله ممکن به دیواری قرار گیرد که داکت از آن خارج میشود.
توجه به جهت وزش باد در طراحی داکت
یکی از نکات مهم در طراحی خروجی داکت، بررسی جهت وزش باد در فصول مختلف سال است.
اگر جهت وزش باد به سمت دهانه خروجی داکت باشد، ممکن است پدیده برگشت هوا رخ دهد. در این حالت جریان هوای گرم نمیتواند به درستی از اتاق خارج شود و کارایی سیستم تهویه کاهش مییابد.
بنابراین در طراحی اتاق کمپرسور باید دیواری برای خروج داکت انتخاب شود که کمترین احتمال برگشت هوا در اثر وزش باد وجود داشته باشد.
طراحی سیستم گردش هوا در اتاق کمپرسور
گردش مناسب هوا در اتاق کمپرسور نقش بسیار مهمی در عملکرد سیستم دارد. کمبود گردش هوا میتواند دو پیامد مهم داشته باشد:
- افزایش دمای عملکرد کمپرسور
- کاهش دبی هوای خروجی
در صورتی که هوای تازه به اندازه کافی در دسترس نباشد، مکش هوا توسط ایرند (Airend) کاهش یافته و در نتیجه دبی خروجی کمپرسور نیز کاهش پیدا میکند. علاوه بر این، خنککاری دستگاه نیز مختل شده و دمای روغن افزایش مییابد که میتواند به تجهیزات آسیب برساند.
محاسبه میزان گردش هوا در اتاق کمپرسور
برای برآورد میزان گردش هوای مورد نیاز در اتاق کمپرسور از یک رابطه تجربی استفاده میشود:
که در آن:
- Qv: دبی گردش هوا در اتاق کمپرسور (متر مکعب بر ثانیه)
- P: مجموع توان کمپرسورها در اتاق (کیلووات)
- ΔT: اختلاف دمای داخل و خارج اتاق کمپرسور
به عنوان مثال اگر سه کمپرسور هر کدام با توان 200 کیلووات در حال کار باشند:
توان کل:
یک دهم توان:
اگر اختلاف دما را برابر 2 درجه در نظر بگیریم:
این مقدار نشاندهنده میزان گردش هوای مورد نیاز در اتاق کمپرسور است و میتواند برای طراحی دریچههای هوا یا انتخاب فن تهویه مورد استفاده قرار گیرد.
استفاده از فن تهویه در اتاق کمپرسور
توصیه میشود در اتاق کمپرسور حتماً از فن تهویه استفاده شود تا گردش هوا به صورت کنترلشده انجام گیرد. در این حالت میتوان ورودیهای هوا به اتاق را محدود کرده و تنها یک یا چند دریچه با ابعاد مشخص مطابق با دبی مورد نیاز ایجاد کرد. فن نصبشده در اتاق کمپرسور گردش هوا را تأمین خواهد کرد.
این روش مزایای زیر را دارد:
- کنترل بهتر جریان هوا
- کاهش ورود گرد و غبار
- بهبود عملکرد سیستم خنککاری
همچنین توصیه میشود دریچههای ورودی هوا به اتاق کمپرسور مجهز به فیلتر هوا باشند تا از ورود گرد و غبار به محیط و به ویژه به بلوک هواساز یا Airend کمپرسور جلوگیری شود.
نتیجهگیری
طراحی اصولی اتاق کمپرسور و جانمایی صحیح تجهیزات، نقش بسیار مهمی در عملکرد پایدار و بهینه سیستم هوای فشرده ایفا میکند. رعایت ترتیب مناسب تجهیزات در مسیر جریان هوا، استفاده از فیلترها و تجهیزات تصفیه در موقعیت صحیح، در نظر گرفتن مخازن مناسب برای کنترل فشار و همچنین طراحی دقیق سیستم تهویه از جمله عواملی هستند که میتوانند کیفیت هوای فشرده و راندمان سیستم را به طور قابل توجهی بهبود دهند.
علاوه بر این، پیشبینی فضای کافی برای تعمیر و نگهداری تجهیزات و رعایت توصیههای سازندگان کمپرسور در طراحی اتاق، از بروز مشکلات عملیاتی در آینده جلوگیری میکند. توجه به جزئیاتی مانند طراحی صحیح داکت خروج هوای گرم، بررسی جهت وزش باد و تأمین گردش هوای مناسب نیز از جمله مواردی هستند که در افزایش عمر تجهیزات و جلوگیری از افزایش دمای عملکرد کمپرسور اهمیت زیادی دارند.
در نهایت باید توجه داشت که طراحی اتاق کمپرسور یک فرآیند صرفاً ساختمانی نیست، بلکه بخشی از طراحی مهندسی سیستم هوای فشرده محسوب میشود. هرچه این طراحی با دقت و بر اساس اصول فنی انجام شود، سیستم با بهرهوری بالاتر، هزینه نگهداری کمتر و قابلیت اطمینان بیشتری در طول زمان کار خواهد کرد.
سوالات متداول
به طور معمول هوا پس از خروج از کمپرسور به ترتیب از تله آبگیر، پری فیلتر، مخزن دمپر یا Load/Unload، میکروفیلتر (در صورت نیاز)، درایر و در نهایت فیلتر یا برج کربن فعال عبور میکند تا کیفیت مورد نیاز برای مصرفکننده تأمین شود.
مخزن Load/Unload برای پایدارسازی فشار و کمک به عملکرد سیستم کنترل کمپرسور استفاده میشود و نقش اصلی آن ذخیره بلندمدت هوا نیست. در فشارهای معمول سیستمهای هوای فشرده (حدود 8 تا 15 بار) حجم هوای ذخیرهشده محدود است و این مخازن بیشتر نقش دمپر فشار را دارند.
وجود رطوبت در هوای فشرده باعث کاهش شدید کارایی کربن فعال میشود. به همین دلیل باید ابتدا رطوبت هوا توسط درایر حذف شده و سپس هوا وارد فیلتر کربن فعال شود.
خیر. در بسیاری از صنایع میتوان بخشی از مصرفکنندگان را از خط انشعاب قبل از درایر تغذیه کرد. این کار باعث کاهش ظرفیت مورد نیاز درایر، کاهش مصرف انرژی و کوچکتر شدن ظرفیت کمپرسور میشود.
در درایرهای جذبی بخشی از هوای فشرده برای عملیات بازسازی یا Purge استفاده میشود. این مقدار معمولاً حدود 10 تا 15 درصد از هوای تولیدی سیستم است.
به طور معمول حدود یک متر فضای آزاد در اطراف کمپرسور برای سرویس و تعمیرات در نظر گرفته میشود. در کمپرسورهای بزرگتر این فاصله ممکن است تا سه یا چهار متر افزایش یابد.
کمپرسورها گرمای زیادی تولید میکنند و اگر این گرما به درستی از اتاق خارج نشود، دمای محیط افزایش یافته و ممکن است باعث بالا رفتن دمای روغن، کاهش راندمان و حتی توقف اضطراری کمپرسور شود.
داکت باید کوتاه و مستقیم باشد، ظرفیت عبور کل هوای گرم خروجی کمپرسور را داشته باشد و در مسیری قرار گیرد که احتمال برگشت هوا به دلیل وزش باد حداقل باشد.
کمبود هوای تازه باعث افزایش دمای کاری کمپرسور و کاهش دبی خروجی آن میشود. همچنین خنککاری مناسب دستگاه مختل شده و ممکن است به تجهیزات آسیب وارد شود.
برای برآورد دبی گردش هوا میتوان از رابطه تجربی:
Qv=(0.1×P) /ΔT
استفاده کرد که در آن:
P: توان کل کمپرسورها
ΔT: اختلاف دمای داخل و خارج اتاق کمپرسور است.
اتاق کمپرسور باید دارای گردش هوای مناسب و تهویه مؤثر باشد تا گرمای تولیدشده توسط کمپرسورها به سرعت از محیط خارج شود. استفاده از فن تهویه و طراحی صحیح ورودی و خروجی هوا برای حفظ دمای مناسب محیط ضروری است.
بله. نصب فیلتر در دریچههای ورودی هوا باعث کاهش ورود گرد و غبار به اتاق کمپرسور شده و از آسیب به تجهیزات حساس مانند ایرند کمپرسور جلوگیری میکند.
طراحی نامناسب داکت خروجی هوا، تهویه ناکافی، طول زیاد کانال خروج هوا، گردش هوای نامناسب و فاصله زیاد کمپرسور از خروجی داکت میتوانند باعث افزایش دمای اتاق کمپرسور شوند.
فاصله مناسب از دیوار باعث دسترسی آسان برای تعمیرات، تعویض فیلترها و انجام سرویسهای دورهای میشود و از تجمع هوای گرم در اطراف دستگاه نیز جلوگیری میکند.
در سیستمهای بزرگ و کمپرسورهای با ظرفیت بالا استفاده از جرثقیل سقفی بسیار مفید است، زیرا امکان جابجایی قطعات سنگین و انجام تعمیرات اساسی را آسانتر میکند.
زمانی که نیاز به حذف بخارات روغن، بو یا آلایندههای آلی از هوای فشرده وجود داشته باشد، از فیلتر یا برج کربن فعال استفاده میشود.
خیر. نیاز به درایر بستگی به کیفیت هوای مورد نیاز مصرفکننده دارد. در بسیاری از کاربردهای صنعتی حذف کامل رطوبت ضروری است، اما در برخی کاربردها ممکن است بدون درایر نیز سیستم قابل استفاده باشد.
طراحی مناسب تجهیزات، تهویه مناسب، استفاده از انشعاب قبل از درایر و انتخاب صحیح تجهیزات میتواند باعث کاهش بار کمپرسور و در نتیجه کاهش مصرف انرژی سیستم شود.
