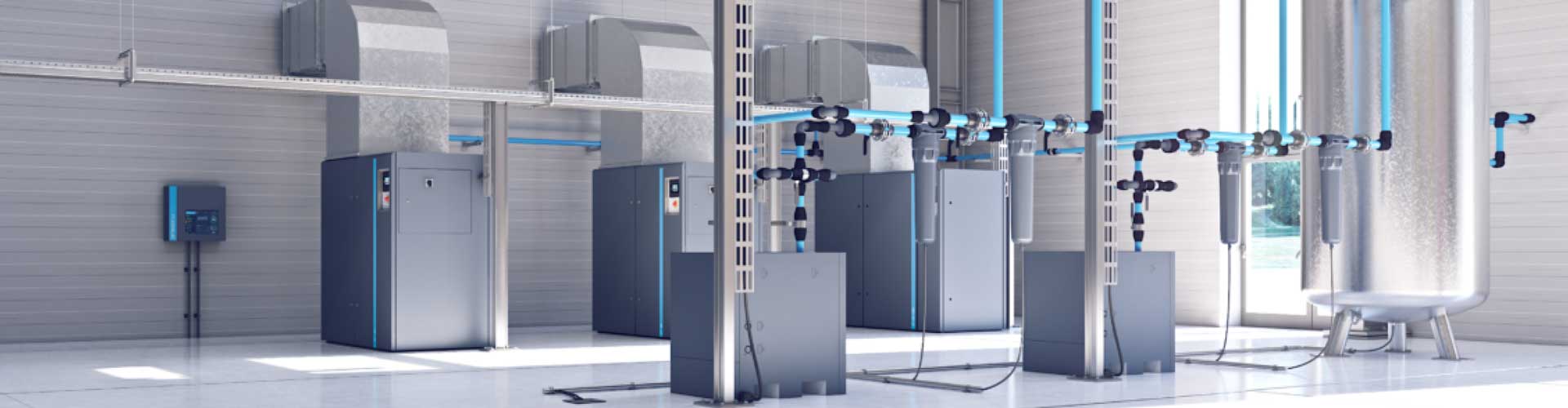

چرا فاصله بین کمپرسور و نقطه مصرف اهمیت دارد؟

در بسیاری از پروژه‌های صنعتی، یکی از سؤالات رایج در مرحله طراحی یا بهره‌برداری این است:

“فاصله مناسب بین کمپرسورخانه و محل مصرف هوای فشرده چقدر باید باشد؟”

این سؤال، در ظاهر ساده است، اما در عمل، به مجموعه‌ای از عوامل فنی، مهندسی و اجرایی بستگی دارد که بی‌توجهی به آنها می‌تواند عواقب قابل‌توجهی به همراه داشته باشد.

افت فشار، کاهش دبی، افزایش استهلاک کمپرسور، عملکرد ناپایدار ابزارهای پنوماتیکی، مصرف انرژی بیشتر و حتی توقف خط تولید، تنها بخشی از تبعات طراحی غیراصولی مسیر انتقال هوا هستند.

به‌ عنوان مثال، در یکی از پروژه‌های صنعتی که با آن مواجه بودیم، فاصله کمپرسور تا خط مصرف حدود ۱۱۰ متر بود. به دلیل استفاده از لوله‌های نامتناسب و وجود چندین زانو، فشار هوا که در کمپرسورخانه ۷ بار تولید می‌شد، در نقطه مصرف به حدود ۵.۲ بار می‌رسید. این کاهش به ظاهر جزئی، سبب شد عملکرد تجهیزات پنوماتیکی دچار اختلال شده و خط تولید به‌طور مداوم متوقف شود.

هزینه اصلاح مسیر، در این پروژه، چند برابر هزینه اولیه‌ی طراحی مناسب بود.

این تجربه و نمونه‌های مشابه آن به‌خوبی نشان می‌دهند که فاصله بین کمپرسور و محل مصرف، فقط یک عدد نیست؛ بلکه موضوعی چندبعدی است که به طراحی مهندسی، انتخاب تجهیزات، نحوه پایپینگ و درک درست از نیاز مصرف وابسته است.

در این مقاله، تلاش داریم با زبانی ساده اما دقیق و مستند، به بررسی همه عوامل مؤثر در تعیین فاصله بهینه بپردازیم. از مفاهیم پایه‌ای مانند فشار و دبی گرفته تا اصول طراحی پایپینگ صنعتی، تأثیر انشعابات، زانوها و اتصالات، و نهایتاً معرفی استانداردها و راهکارهایی برای کاهش افت فشار و افزایش راندمان.

اگر شما در حال طراحی یک سیستم هوای فشرده هستید، یا از عملکرد سیستم فعلی رضایت ندارید، این مقاله می‌تواند مسیر تصمیم‌گیری شما را روشن‌تر کند.

فشار و دبی: کلیدهای اصلی تعیین فاصله بهینه در سیستم هوای فشرده

یکی از اصول بنیادین در طراحی و بهره‌برداری از سیستم‌های هوای فشرده، درک درست دو پارامتر مهم یعنی فشار (Pressure) و دبی یا حجم جریان هوا (Flow Rate) است. این دو عامل تعیین می‌کنند که چه مقدار هوا با چه ویژگی‌هایی باید در چه زمانی به نقطه مصرف برسد تا تجهیزات پنوماتیکی و فرآیندهای صنعتی بدون مشکل کار کنند.

1.  فشار (Pressure) چیست و چرا اهمیت دارد؟

فشار هوای فشرده نشان‌دهنده نیرویی است که هوا در واحد سطح وارد می‌کند. در سیستم‌های هوای فشرده صنعتی، فشار مناسب برای راه‌اندازی و عملکرد تجهیزات باید حفظ شود. افت فشار در مسیر انتقال هوا باعث می‌شود که فشار در نقطه مصرف کمتر از حد نیاز باشد و این موضوع مشکلات زیر را ایجاد می‌کند:

• کاهش کارایی ابزارهای پنوماتیکی
• افزایش احتمال خرابی زودرس تجهیزات
• کاهش دقت و کیفیت عملکرد دستگاه‌ها

مثلاً اگر کمپرسور اسکرو ۷ بار فشار تولید کند، اما به دلیل افت فشار مسیر لوله‌کشی فقط ۵.۵ بار به نقطه مصرف برسد، بسیاری از تجهیزات نمی‌توانند به درستی عمل کنند.

۲. دبی (Flow Rate) یا حجم جریان هوا چیست؟

دبی میزان حجم هوایی است که در واحد زمان از کمپرسور اسکرو به سمت نقطه مصرف منتقل می‌شود (معمولاً بر حسب لیتر بر دقیقه یا متر مکعب بر ساعت بیان می‌شود). دبی باید مطابق با نیاز واقعی مصرف‌کننده تنظیم شود تا هم از هدررفت انرژی جلوگیری شود و هم تجهیزات به‌ درستی تغذیه شوند.

۳. ارتباط فشار و دبی با فاصله بین کمپرسور اسکرو و مصرف

در مسیر انتقال هوا، هرچه فاصله بین کمپرسورخانه و نقطه مصرف بیشتر باشد، احتمال افت فشار و کاهش دبی افزایش می‌یابد. این افت فشار ناشی از عوامل مختلفی مثل اصطکاک داخل لوله، زانوها، شیرها و سایر تجهیزات است.

افت فشار (Pressure Drop): کاهش فشار هوای فشرده به دلیل اصطکاک و موانع در مسیر لوله‌کشی که با افزایش طول مسیر، افزایش می‌یابد.

کاهش دبی: در صورت افت فشار زیاد، حجم هوا (دبی) تحویلی به مصرف‌ کننده نیز کاهش می‌یابد، چون فشار پایین‌تر نمی‌تواند حجم هوای لازم را به دستگاه برساند.

بنابراین، تعیین فاصله بهینه باید به گونه‌ای باشد که این افت‌ها در حد قابل قبول باقی بمانند و سیستم بتواند نیازهای فشار و دبی مصرف‌ کننده را بدون مشکل تأمین کند.

۴. معیارهای فنی برای تعیین فاصله

حداکثر افت فشار مجاز: بسته به نوع تجهیزات مصرف‌ کننده، معمولاً افت فشار قابل قبول بین ۵ تا ۱۰ درصد فشار تولیدی کمپرسور اسکرو است. این یعنی اگر کمپرسور اسکرو ۷ بار فشار تولید می‌کند، فشار در نقطه مصرف نباید کمتر از حدود ۶.۳ تا ۶.۶ بار باشد.

حداکثر طول مسیر: با توجه به قطر لوله و مشخصات فنی، معمولاً طول مسیر بین کمپرسور اسکرو و مصرف باید به‌ گونه‌ای طراحی شود که افت فشار از حد مجاز فراتر نرود. این طول بسته به نوع سیستم، از چند ده متر تا حدود ۱۰۰ متر متغیر است.

مثال کاربردی

فرض کنید سیستم هوای فشرده‌ای دارید که فشار کمپرسور اسکرو آن ۸ بار است و مصرف‌ کننده‌ای که به فشار حداقل ۷ بار نیاز دارد. اگر طول مسیر لوله‌کشی به گونه‌ای باشد که باعث افت فشار بیش از ۰.۵ تا ۱ بار شود، تجهیزات نمی‌توانند به درستی کار کنند. بنابراین باید یا:

• طول مسیر را کاهش داد،
• یا قطر لوله را افزایش داد،
• یا از تجهیزات کم افت فشار استفاده کرد.

اصول طراحی لوله‌کشی در سیستم هوای فشرده

اصول کلیدی طراحی پایپینگ برای حفظ فشار و دبی در خطوط هوای فشرده

یکی از مهم‌ترین عوامل در تعیین فاصله بهینه بین کمپرسور و نقطه مصرف، طراحی دقیق و مهندسی خطوط لوله‌کشی (پایپینگ) است. طراحی نامناسب مسیر انتقال هوا می‌تواند باعث افزایش افت فشار، کاهش دبی و مشکلات جدی در عملکرد سیستم شود.

1. انتخاب قطر مناسب لوله

قطر لوله‌کشی باید با توجه به دبی مورد نیاز و فشار کاری سیستم انتخاب شود. لوله با قطر کمتر از حد لازم، باعث افزایش سرعت جریان هوا و در نتیجه افزایش اصطکاک داخلی و افت فشار می‌شود.

• افزایش قطر لوله به کاهش سرعت هوا و افت فشار کمک می‌کند،
• اما استفاده از لوله با قطر بسیار بزرگ ممکن است هزینه‌ها و فضای لازم را افزایش دهد.
• برای تعیین قطر مناسب، جداول و نرم‌افزارهای تخصصی طراحی پایپینگ هوای فشرده مورد استفاده قرار می‌گیرند.

۲. جنس لوله و کیفیت ساخت

جنس لوله نیز بر افت فشار و عمر سیستم تأثیرگذار است:

• لوله‌های فولادی با پوشش ضد زنگ یا لوله‌های آلومینیومی، به دلیل سطح داخلی صاف، افت فشار کمتری دارند.
• لوله‌های پلاستیکی یا PVC در سیستم‌های هوای فشرده معمولاً مناسب نیستند، زیرا تحمل فشار بالا و دمای کاری کمپرسورهای اسکرو را ندارند.
• اتصالات و جوش‌های با کیفیت پایین می‌توانند باعث نشت هوا و افت فشار شوند.

۳. طراحی مسیر با حداقل زانو و انشعابات

هر زانو، انشعاب یا شیر در مسیر انتقال هوا، نقطه‌ای از افت فشار اضافی است. بنابراین:

• تا حد امکان مسیر لوله باید مستقیم و بدون انشعابات غیرضروری باشد،
• در صورت نیاز به زانو، استفاده از زانوهای با شعاع بیشتر (long radius elbow) بهتر است،
• شیرآلات و اتصالات با حداقل افت فشار انتخاب و نصب شوند.

۴. شیب و مسیر لوله‌کشی

شیب مناسب لوله‌ها به ویژه در سیستم‌های هوای فشرده که ممکن است رطوبت و چگالی آب وجود داشته باشد اهمیت دارد:

• لوله‌ها باید طوری نصب شوند که امکان تخلیه رطوبت وجود داشته باشد،
• جمع شدن آب در مسیر باعث کاهش قطر مؤثر لوله و افزایش افت فشار می‌شود.

۵. استفاده از تجهیزات جانبی با کیفیت

• نصب فیلترها، درایرها و جدا کننده‌های روغن و آب در مسیر انتقال هوا باعث حفظ کیفیت هوا و جلوگیری از آسیب به تجهیزات مصرف‌ کننده می‌شود.
• این تجهیزات باید طوری جانمایی شوند که کمترین افت فشار را ایجاد کنند.

۶. استانداردهای طراحی پایپینگ

بسیاری از کشورها و سازمان‌های بین‌المللی استانداردهایی برای طراحی خطوط هوای فشرده دارند که رعایت آن‌ها ضروری است. از جمله:

• کیفیت هوای فشرده ISO 8573
• هیدرولیک ISO 4413
• فرآیند پایپینگ  ANSI/ASME B31.3

رعایت این استانداردها باعث بهینه شدن طراحی و کاهش مشکلات احتمالی می‌شود.

عوامل اصلی ایجاد افت فشار در خطوط انتقال هوای فشرده و راهکارهای مقابله

افت فشار یکی از مهم‌ترین چالش‌هایی است که در مسیر انتقال هوای فشرده با آن مواجه می‌شویم. افت فشار به معنای کاهش انرژی و نیروی هوای فشرده در طول مسیر انتقال است که می‌تواند به عملکرد نامطلوب تجهیزات منجر شود.

۱. اصطکاک داخل لوله

اصطکاک بین جریان هوا و سطح داخلی لوله، عامل اصلی افت فشار در خطوط انتقال است. عواملی که باعث افزایش اصطکاک می‌شوند عبارتند از:

• استفاده از لوله‌هایی با سطح داخلی زبر یا پوسیده
• رسوبات، ذرات معلق یا روغن‌های جامد در داخل لوله
• استفاده از لوله‌های نامناسب از نظر جنس یا قطر

۲. زانوها و خم‌ها

• هر انحنا در مسیر لوله‌کشی باعث ایجاد افت فشار موضعی می‌شود. زانوها و خم‌ها جریان هوا را دچار توربولانس کرده و مقاومت مسیر را افزایش می‌دهند.
• استفاده از زانوهای با شعاع خم زیاد می‌تواند افت فشار را کاهش دهد
• کاهش تعداد زانوها و خم‌های غیرضروری در طراحی مسیر، بسیار مؤثر است.

۳. شیرها و اتصالات

• شیرهای قطع و وصل، شیرهای تنظیم فشار، ولوها و سایر اتصالات، همگی باعث افت فشار در مسیر انتقال هوا می‌شوند.
• انتخاب شیرهای با افت فشار کم و نصب صحیح آن‌ها ضروری است
• نگهداری و سرویس دوره‌ای شیرها برای جلوگیری از نشت و افت فشار اهمیت دارد.

۴. نشت هوا

• نشت هوا از اتصالات، شیرها، فلنج‌ها و نقاط جوش، علاوه بر افت فشار، باعث هدررفت انرژی و افزایش هزینه‌های بهره‌برداری می‌شود.
• شناسایی و تعمیر سریع نشت‌ها یکی از اصول مهم مدیریت سیستم هوای فشرده است.
• استفاده از تجهیزات با کیفیت و نصب حرفه‌ای نشت‌ها را به حداقل می‌رساند.

۵. تغییرات دما و رطوبت

تغییرات دمای هوا در لوله‌ها می‌تواند باعث تغییر چگالی و فشار شود. همچنین رطوبت و آب جمع شده در مسیر انتقال، قطر مؤثر لوله را کاهش می‌دهد و باعث افزایش افت فشار می‌شود.

• نصب درایرهای هوای فشرده برای کاهش رطوبت
• شیب‌دار نصب کردن لوله‌ها برای تخلیه آب تجمعی

۶. طراحی و اجرای نامناسب مسیر

طراحی غیراصولی مسیر لوله‌کشی، استفاده از لوله‌های نامناسب، انشعابات غیرضروری و اجرای ضعیف باعث افت فشار غیرمنتظره و مشکلات عملکردی می‌شود.

استانداردهای بین‌المللی و اصول طراحی برای بهینه‌سازی سیستم هوای فشرده

در طراحی و اجرای سیستم‌های هوای فشرده، استفاده از استانداردهای بین‌المللی به منظور تضمین عملکرد بهینه، ایمنی و طول عمر تجهیزات اهمیت بسیار زیادی دارد. استانداردها چارچوبی علمی و عملی ارائه می‌دهند که مهندسان و طراحان می‌توانند بر اساس آن‌ها، پروژه‌های خود را مطابق بهترین روش‌ها پیش ببرند.

۱. استاندارد ISO 8573 – کیفیت هوای فشرده

این استاندارد به تعیین کیفیت هوای فشرده می‌پردازد و دسته‌بندی‌هایی برای میزان آلودگی‌های مختلف از جمله ذرات جامد، رطوبت و روغن ارائه می‌دهد. کیفیت هوای مطلوب تاثیر مستقیم بر عملکرد و عمر تجهیزات دارد.

مشخص کردن حد مجاز ذرات معلق و رطوبت

طبقه‌بندی کیفیت هوا در کلاس‌های مختلف بر اساس کاربرد صنعتی

۲. استاندارد ISO 4413 – سیستم‌های هیدرولیکی

اگرچه تمرکز این استاندارد بر سیستم‌های هیدرولیکی است، اما اصول مرتبط با پایپینگ و انتقال سیالات تحت فشار، می‌تواند به طراحی بهینه خطوط هوای فشرده کمک کند.

نکات مهم در انتخاب لوله، اتصالات و شیرآلات

راهنمای نصب و نگهداری سیستم‌های فشار بالا

۳. استاندارد ANSI/ASME B31.3 – فرآیند پایپینگ صنعتی

این استاندارد مربوط به طراحی، ساخت، آزمون و نگهداری سیستم‌های پایپینگ در صنایع فرآیندی است و برای سیستم‌های هوای فشرده نیز کاربرد دارد.

ضوابط فنی طراحی لوله‌ها و اتصالات

معیارهای ایمنی و تست‌های فشار

روش‌های کاهش نشتی و افزایش عمر مفید سیستم

۴. استاندارد NFPA 99 – برای کاربردهای پزشکی

در مواردی که هوای فشرده در حوزه‌های پزشکی و بیمارستانی استفاده می‌شود، این استاندارد تضمین‌ کننده کیفیت و ایمنی هوای فشرده است.

۵. معیارهای طراحی فاصله و افت فشار

• رعایت حداکثر افت فشار مجاز در مسیر انتقال بر اساس نوع کاربرد
• انتخاب مسیر کوتاه، مستقیم و با کمترین انشعابات
• استفاده از تجهیزات با کیفیت و مطابق با استانداردهای مربوطه

۶. اهمیت به‌روزرسانی و انطباق با استانداردها

با توجه به پیشرفت فناوری و تغییرات قوانین، به‌روزرسانی اطلاعات فنی و انطباق با استانداردهای جدید، جزء الزامات حرفه‌ای برای مهندسان و بهره‌برداران است.

راهکارهای عملی برای کاهش افت فشار و بهینه‌سازی انتقال هوای فشرده

افت فشار در خطوط هوای فشرده یکی از چالش‌های اصلی بهره‌برداری است که می‌تواند موجب کاهش راندمان، افزایش مصرف انرژی و اختلال در عملکرد تجهیزات شود. خوشبختانه با رعایت چندین راهکار فنی و اجرایی می‌توان این مشکل را تا حد زیادی کنترل و بهینه‌سازی کرد.

۱. استفاده از سایز لوله مناسب و استاندارد

انتخاب قطر لوله بر اساس دبی هوای مورد نیاز و شرایط فشار، مهم‌ترین عامل کاهش افت فشار است. استفاده از لوله با قطر مناسب باعث کاهش سرعت جریان هوا و اصطکاک می‌شود.

۲. کاهش طول مسیر و انتخاب مسیر کوتاه‌تر

هرچه مسیر انتقال کوتاه‌تر و مستقیم‌تر باشد، افت فشار کمتر است. برنامه‌ریزی دقیق جانمایی تجهیزات و خطوط انتقال می‌تواند کمک زیادی به کاهش طول مسیر کند.

۳. استفاده از زانوها و اتصالات با شعاع خم بزرگ

زانوهای با شعاع خم کوچک، باعث ایجاد توربولانس و افزایش افت فشار می‌شوند. انتخاب زانوهای با شعاع بزرگ و اتصالات استاندارد، افت فشار موضعی را کاهش می‌دهد.

۴. نصب تجهیزات جانبی در محل‌های مناسب

نصب فیلترها و درایرها نزدیک به کمپرسور برای جلوگیری از ورود ذرات و رطوبت به مسیر انتقال،

استفاده از جدا کننده‌های روغن و آب با کیفیت برای کاهش آلودگی‌های مسیر

۵. استفاده از سیستم‌های حلقه بسته (Loop Systems)

سیستم‌های حلقه بسته با ایجاد مسیرهای جایگزین برای جریان هوا، افت فشار را کاهش داده و قابلیت اطمینان سیستم را افزایش می‌دهند.

۶. مانیتورینگ فشار و نگهداری پیشگیرانه

استفاده از حسگرهای فشار در نقاط کلیدی مسیر انتقال و انجام نگهداری منظم تجهیزات باعث شناسایی سریع افت فشار غیرطبیعی و جلوگیری از مشکلات جدی می‌شود.

۷. جلوگیری از نشت هوا

• بازبینی دوره‌ای اتصالات، شیرها و نقاط جوش،
• استفاده از مواد و تجهیزات ضد نشت با کیفیت بالا

جمع‌بندی نکات کلیدی و توصیه‌های کاربردی برای تعیین فاصله بهینه بین کمپرسور و نقطه مصرف

در طراحی و بهره‌برداری سیستم‌های هوای فشرده، تعیین فاصله بهینه بین کمپرسور و محل مصرف، یکی از مهم‌ترین عوامل مؤثر بر کیفیت عملکرد، مصرف انرژی و طول عمر تجهیزات است. از طریق بررسی‌های فنی و تجربیات صنعتی می‌توان نکات کلیدی زیر را استخراج کرد:

1. فشار و دبی معیارهای اصلی

اطمینان حاصل کنید که فشار و دبی هوای فشرده در نقطه مصرف، مطابق نیاز تجهیزات و فرایندها حفظ شود.

2. طراحی مهندسی پایپینگ

انتخاب قطر مناسب لوله، استفاده از مسیر کوتاه و مستقیم، کم کردن انشعابات و زانوهای غیرضروری و رعایت شیب مناسب از جمله عوامل کلیدی در کاهش افت فشار هستند.

3. کاهش افت فشار از طریق انتخاب تجهیزات استاندارد

استفاده از شیرآلات، اتصالات و فیلترهای با کیفیت که افت فشار پایینی دارند، نقش مهمی در بهینه‌سازی سیستم ایفا می‌کند.

4. اهمیت نگهداری و پایش مداوم

بازرسی و تعمیر به موقع نشتی‌ها، بررسی عملکرد تجهیزات جانبی و مانیتورینگ فشار و دبی، برای جلوگیری از افت کیفیت هوای فشرده ضروری است.

5. رعایت استانداردهای بین‌المللی

طراحی و اجرا مطابق استانداردهای ISO، ANSI و سایر استانداردهای مرتبط، تضمین‌ کننده عملکرد بهینه و ایمنی سیستم است.

توصیه‌های اجرایی

• قبل از طراحی مسیر انتقال هوا، نیاز دقیق مصرف‌کننده را به دبی و فشار بررسی کنید.
• مسیر انتقال را تا حد امکان کوتاه و مستقیم انتخاب نمایید.
• برای طولانی شدن مسیر، سایز لوله را افزایش دهید و از لوله‌های با کیفیت استفاده کنید.
• تعداد زانوها و اتصالات را کاهش دهید و در صورت نیاز از زانوهای با شعاع خم زیاد بهره ببرید.
• تجهیزات جانبی مانند فیلتر، درایر و جدا کننده روغن و آب را در نقاط کلیدی قرار دهید.
• سیستم را به‌ صورت دوره‌ای بازبینی و نگهداری کنید تا نشت‌ها و افت فشار شناسایی و رفع شوند.
• در صورت امکان از سیستم‌های حلقه بسته برای افزایش اطمینان و کاهش افت فشار بهره ببرید.
