مولد گاز نیتروژن ماژولار (Modular)

نیتروژن یکی از پرکاربردترین گازهای مورد نیاز در داروسازی، صنایع فولاد، شیشه سازی و … می باشد. با توجه به کاربرد بسیار، تولید صنعتی و با ظرفیت بالای این گاز از نیازهای صنایع مختلف می باشد. با توجه به اینکه هوای محیط معمولاً به میزان 78% حاوی نیتروژن می باشد بنابرین می توان با جداسازی آن از بقیه گازهای موجود در هوا به یک منبع مناسب تولید گاز دست یافت. یکی از راه های تولید نیتروژن روش PSA بوده که با استفاده از مواد جاذب (Carbon Molecular Sieve) ، ذرات غیر از نیتروژن را از هوا جدا کرده و به محیط بر میگردانند. در این صورت خروجی دستگاه، نیتروژن با خلوص بالا می باشد.

















مولد گاز نیتروژن ماژولار (Modular)

نیتروژن یکی از پرکاربردترین گازهای مورد نیاز در داروسازی، صنایع فولاد، شیشه سازی و … می باشد. با توجه به کاربرد بسیار، تولید صنعتی و با ظرفیت بالای این گاز از نیازهای صنایع مختلف می باشد. با توجه به اینکه هوای محیط معمولاً به میزان 78% حاوی نیتروژن می باشد بنابرین می توان با جداسازی آن از بقیه گازهای موجود در هوا به یک منبع مناسب تولید گاز دست یافت. یکی از راه های تولید نیتروژن روش PSA بوده که با استفاده از مواد جاذب (Carbon Molecular Sieve) ، ذرات غیر از نیتروژن را از هوا جدا کرده و به محیط بر میگردانند. در این صورت خروجی دستگاه، نیتروژن با خلوص بالا می باشد.

نیتروژن یکی از پرکاربردترین گازهای مورد نیاز در داروسازی، صنایع فولاد، شیشه سازی و … می باشد. با توجه به کاربرد بسیار، تولید صنعتی و با ظرفیت بالای این گاز از نیازهای صنایع مختلف می باشد. با توجه به اینکه هوای محیط معمولاً به میزان 78% حاوی نیتروژن می باشد بنابرین می توان با جداسازی آن از بقیه گازهای موجود در هوا به یک منبع مناسب تولید گاز دست یافت. یکی از راه های تولید نیتروژن روش PSA بوده که با استفاده از مواد جاذب (Carbon Molecular Sieve) ، ذرات غیر از نیتروژن را از هوا جدا کرده و به محیط بر میگردانند. در این صورت خروجی دستگاه، نیتروژن با خلوص بالا می باشد.

دستگاه های ماژولار یا Bank Type یکی از انواع دستگاههای تولید نیتروژن به روش جذب سطحی است که با توجه به قابلیت تغییر در تعداد ماژول های تولید نیتروژن می توانند ظرفیت خود را با نیازهای مشتری هماهنگ کنند.

این دستگاه ها به صورت ماژول های PSA کوچک طراحی شده که با کنار هم قرار دادن آنها،  قابلیت تولید نیتروژن تا حد معینی بالا می رود. این تجهیزات از ظرفیت های پایین تا بالا را پوشش می دهد و تنها با اندک تغییراتی ظرفیت آنها به طور چشمگیری بالا می رود. پکیج نیتروژن ساز ماژولار هوایار در روی یک شاسی از یک سلول تا 8 سلول (ماکزیمم تعداد) قابلیت جانمایی دارد. بعلاوه، اگر ظرفیت های بالاتر مد نظر باشد امکان استفاده از چند پکیج به صورت موازی وجود دارد که همگی قابلیت اتصال به یک تابلو کنترل را دارند. با توجه به طراحی بهینه شده، این تجهیزات فضای بسیار کمی برای کار نیاز دارند که برای اکثر کارخانجات که فضای کوچکی دارند به گزینه ای ایده ال تبدیل می گردند.

در این تجهیزات هوای ورودی که پیشتر با استفاده از درایر خشک شده است از مسیر شیرهای کنترلی ورودی وارد برج های در حال سرویس می شود .ماژول ها می توانند بنا بر ظرفیت مورد نیاز اضافه یا کم شوند. برای سهولت در نصب و جداسازی ماژول ها، اتصال پایپینگ تجهیز به صورت Union Fitting در نظر گرفته شده است.

سیستم کنترل این تجهیزات PLC Siemens S7-1200 بوده که با رابط کاربردی HMI 7-Inch قابلیت هایی نظیر نمایش خلوص محصول، ترندهای فشار و خلوص، قابلیت تست و خطایابی شیرهای کنترلی و … را در اختیار کاربر قرار می دهد. همچنین با توجه به شرایط محیطی متفاوتی که در نقاط مختلف وجود دارد و نیاز به اصلاحات جزیی در سیستم کنترلی برای تطبیق با شرایط جدید، امکان اصلاح زمانبندی شیرها و زمان سیکل های مختلف در سیستم کنترل وجود دارد. فرامین سیستم کنترلی از طریق یک HDM Block Valve به همه شیرهای کنترلی ارسال می شود.

نیتروژن تولید شده از خلوص 95% تا 99.999% قابل حصول است اما باید توجه داشت هر چه خلوص بالاتر مورد نیاز باشد ظرفیت دستگاه به نسبت دستگاه مشابه با خلوص پایین تر کمتر خواهد شد.

مزایای پکیج های نیتروژن ساز Bank Type هوایار

  • قابلیت افزایش ظرفیت تولید با کمترین تغییرات
  • طراحی Compact و بهینه برای استفاده در محیط های بسته
  • قابلیت Plug & Start
  • کاربری بسیار ساده
  • سیستم رنگ آمیزی مناسب برای اغلب شرایط محیطی (قابل تغییر در شرایط مورد نیاز)
  • طول عمر بالای پکیج
  • گارانتی معتبر و خدمات پس از فروش گسترده
  • تعمیر و نگه داری آسان و کم هزینه
مولد گاز نیتروژن ماژولار (Modular)

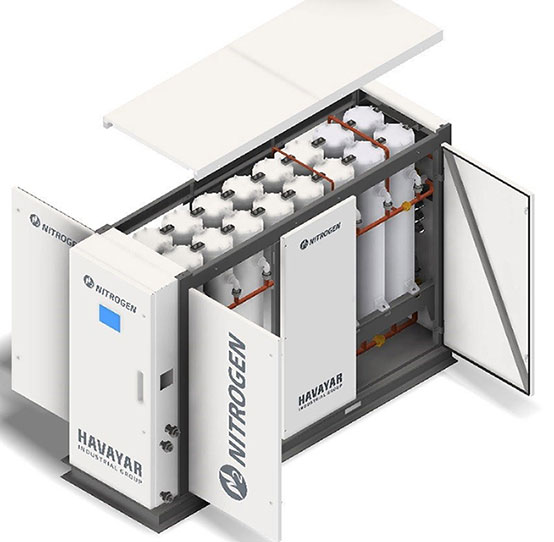

تصویر 1 دستگاه نیتروژن ساز ماژولار

سوالات متداول

نیتروژن یکی از پرکاربردترین گازهای مورد نیاز در داروسازی، صنایع فولاد، شیشه سازی و … می باشد.

یکی از راه های تولید نیتروژن روش PSA بوده که با استفاده از مواد جاذب (Carbon Molecular Sieve) ، ذرات غیر از نیتروژن را از هوا جدا کرده و به محیط بر میگردانند. در این صورت خروجی دستگاه، نیتروژن با خلوص بالا می باشد.
