مولد غاز نيتروجين مزدوج الابراج
في الأساس، هناك طريقتان فقط لتوليد النيتروجين. الطريقة الأولى للتصنيع هي التبريد العميق، أو ما يسمى المبردة، والتي تنتج النيتروجين السائل بمستوى عالٍ للغاية من النقاء. عملية الامتزاز السطحي (PSA)، الطريقة الثانية، هي طريقة مجدية لتوليد النيتروجين في موقع الاستهلاك. برجان معبأان بممتزات جزيئية كربونية (CMA) يستخدمان في تقنية PSA. قاع البرج الأول هو المكان الذي يدخل منه الهواء المضغوط، ويرتفع بالمرور عبر قاع CMS. يتم إخراج النيتروجين من أعلى البرج بواسطة طبقة الامتصاص، والتي تمتص أيضًا الأكسجين والغازات النادرة الأخرى. بعد مرور فترة زمنية معينة وتشبع الطبقة، يدخل البرج مرحلة التجديد وتدفق النيتروجين النقي للتنقية يزيل الأكسجين من الطبقة بحيث يصبح البرج جاهزًا للتشغيل مرة أخرى. أخيرًا، يكون أحد الأبراج دائمًا في وضع التشغيل والبرج الآخر في وضع التجديد بحيث يتلقى المستهلك تدفق النيتروجين باستمرار. رسم تخطيطي للجهاز مرسوم جيدًا في الشكل أدناه.
Nowadays, high-purity nitrogen generation is regarded as one of the most vital targets in industrial gas production field. In petroleum industry, this industrial gas is essential for cleaning, process compressors sealing, and hydrocarbon storage tanks.

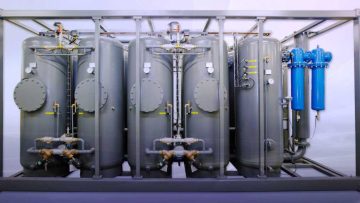

الابراج المزدوجة
وتجدر الإشارة إلى أن الكربون الجزيئي يختلف عن الكربون النشط التقليدي لأنه يحتوي على مسام أضيق بكثير. تسمح هذه المواد الماصة للجزيئات الصغيرة مثل الأكسجين باختراق المسام والانفصال عن جزيئات النيتروجين التي تكون أكبر من أن تدخل CMS. تتجاوز الجزيئات الأكبر CMS وتظهر كغاز نيتروجين. تستخدم مولدات النيتروجين PSA عادةً في التطبيقات التي تتطلب نقاوة تزيد عن 95٪ (5% O2 أو أقل). إن كمية معدل التدفق والنقاء المنتج في مولدات النيتروجين من شركة هافيار متنوعة للغاية وتنتج هذه الشركة مولدات نيتروجين بمعدل تدفق من 10 Nm3/hr إلى 2000 Nm3/hr ومستوى نقاء من 95٪ إلى 99.9999٪ في روتينها منتجات. في أجهزة مولد النيتروجين، يُسمح بضغط الهواء الداخل للجهاز من 7 إلى 10 بار كحد أقصى وهذه الأجهزة لديها القدرة على إنتاج النيتروجين من 5 barg الی 8 barg.
وتجدر الإشارة إلى أن حزمة النيتروجين الكاملة تتضمن الخطوات التالية:
ضغط الهواء الجوي في الضاغط
- فصل الرطوبة في الهواء عن طريق الامتصاص أو التبريد المجفف
- الفلترة
- إنتاج النيتروجين في مولد النيتروجين
- التخزين في خزان الهواء والنيتروجين (أحدهما لتخزين تدفق الهواء الخارج من الضاغط والآخر لتخزين النيتروجين)
يتكون مولد النيتروجين أيضًا من المكونات الرئيسية التالية:
- خزان أسطواني تحت الضغط
- مادة ماصة (CMS)
- جهاز استشعار درجة الحرارة والضغط ومحلل مستوى الأكسجين
- صمامات التحكم في التدفق
- لوحة تحكم
في مجال تصميم وإنتاج عبوات النيتروجين، يتم تنفيذ الإجراءات التالية في مجموعة هوایار الصناعية:
- الهندسة التفصيلية وتصميم الحزمة وفقًا لاحتياجات العميل
- التنسيق وتحديد الموردين بناء على طلبات العملاء
- فحص واختبار المعدات والأجزاء المستهلكة
- إبراز كافة المستندات الفنية المطلوبة للمشروع
- عقد اجتماعات مراجعة التصميم والتخطيط والصنع والتشغيل والصيانة
- ما قبل بدء وبدء وتدريب قوى صاحب العمل
فوائد استخدام مولد النيتروجين الذي تنتجه هوايار
- الاستفادة من أحدث مولدات إنتاج النيتروجين القائمة على أحدث ما توصلت إليه التكنولوجيا اليوم
- استخدام CMS (بعمر لا يقل عن 10 سنوات)
- عملية تلقائية بنسبة 100٪ دون الحاجة إلى عامل
- وجود PLC مع القدرة على عرض النسبة المئوية للنقاء والضغط وقدرة النيتروجين المنتج وعرض العملية بأكملها على شاشة اللمس
- وجود محلل أكسجين من نوع أكسيد الزركونيوم بعمر طويل (لا حاجة لاستبداله)
- الحاجة إلى الحد الأدنى من الطاقة بسبب استخدام أقل عامل هواء
- إمكانية تعديل الدرجة لمنع خروج النيتروجين بدرجة نقاء أقل من القيمة التي يحددها نظام القطع.
- الحد الأدنى من التلوث الضوضائي
- سهولة الصيانة والإصلاح والخدمة
الأسئلة الاکثر تداولاً
الامتزاز المتأرجح بالضغط (PSA) هو طريقة لإنتاج النيتروجين عند نقطة الاستهلاك. إنها طريقة من نوع الفرز الفيزيائي والتي من خلال تمرير الهواء المضغوط عبر مادة تسمى الزيوليت، فإنها تؤدي إلى فصل النيتروجين الذي يحتوي على حوالي 78 ٪ من الغلاف الجوي وإطلاق نيتروجين الهواء عند ضغط منخفض.
- خزان أسطواني تحت الضغط
- مادة ماصة (CMS)
- جهاز استشعار درجة الحرارة والضغط ومحلل مستوى الأكسجين
- صمامات التحكم في التدفق
- لوحة تحكم
