Air Dryer
مجفف الهواء الضاغط|مجفف هواء صناعي |مجفف مبرد | مجفف امتصاص مع سخان | مجفف امتصاص بدون سخان
في مجال الهواء المضغوط، تعد جودة الهواء المضغوط عاملاً بالغ الأهمية. نظرًا للرطوبة الكبيرة الموجودة في الهواء الخارجة من الضواغط، يمكن أن تضر هذه الرطوبة بالأجهزة بشكل أكبر، بما في ذلك الأدوات الدقيقة ومولدات النيتروجين ومولدات الأكسجين وما إلى ذلك. يُنصح باستخدام أنظمة مجفف الهواء لتقليل تكلفة الهواء المضغوط الآثار الضارة للرطوبة. مجففات الهواء المصنعة من قبل مجموعة هوایار الصناعية متوفرة في النماذج التالية:
- مجفف هواء مبرد
- مجفف الامتصاص مع السخان
- مجفف الامتصاص بدون سخان

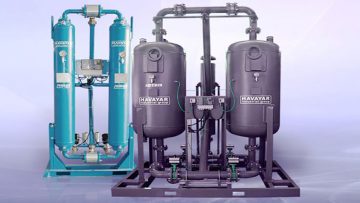

Compressed air quality is a key parameter in the compressed air industry. Due to the fact that the air coming out of the compressors contains a significant amount of moisture, this amount of moisture can have destructive effects on downstream devices such as precision instruments, oxygen generators, etc. Air Dryers manufactured by HAVAYAR Industrial Group can be categorized as followings:
- Refrigerant dryer
- Desiccant heated dryer
- Desiccant heatless dryer
في مجال الهواء المضغوط، تعد جودة الهواء المضغوط عاملاً بالغ الأهمية. نظرًا للرطوبة الكبيرة الموجودة في الهواء الخارجة من الضواغط، يمكن أن تضر هذه الرطوبة بالأجهزة بشكل أكبر، بما في ذلك الأدوات الدقيقة ومولدات النيتروجين ومولدات الأكسجين وما إلى ذلك. يُنصح باستخدام أنظمة مجفف الهواء لتقليل تكلفة الهواء المضغوط الآثار الضارة للرطوبة. مجففات الهواء المصنعة من قبل مجموعة هوایار الصناعية متوفرة في النماذج التالية:
- مجفف هواء مبرد
- مجفف الامتصاص مع السخان
- مجفف الامتصاص بدون سخان
مجفف هواء مبرد
مجفف الهواء المبرد (REFRIGERANT AIR DRYER) هو أكثر أنواع المجففات شيوعًا في صناعة الهواء المضغوط. يعتمد تشغيل هذا النوع من المجففات على دورة التبريد بالتكثيف. في هذه الأنواع من المجففات، يقوم المبرد الموجود في المبخر، عن طريق تبريد الهواء المضغوط عند مخرج الضاغط، بإحضار هذا السائل إلى ما دون نقطة الندى بحيث تتحول الرطوبة في الهواء المضغوط إلى قطرات سائلة ويتم فصلها. يتم اختيار المبرد المستخدم في هذا النظام وفقًا لمعايير ISO البيئية ويحتاج إلى إعادة الشحن على فترات منتظمة. تنقسم هذه الأنواع من المجففات إلى فئتين: مبردة بالهواء ومبردة بالماء. على سبيل المثال، في المجففات المبردة بالماء، يقوم المبرد في المبادل الحراري الأول بتبريد الماء، وتدفق الماء البارد في المبادل الحراري الثاني يجعل هواء مخرج الضاغط أقل من نقطة التكثف.
أهم مكونات هذا النوع من المجففات هي:
- المبردات
- ضاغط دوار
- مكثف
- المبخر
- مبادل ماء-هواء ومبادل هواء-هواء
- صمام التمدد
- لوحة التحكم
فيما يلي أهم مزايا استخدام هذا النوع من الدوائر:
- لا حاجة لمرشح الغبار
- صغر حجم الجهاز
- أقل تكلفة الصيانة والخدمة لهذا الجهاز
مجفف الهواء – بدون سخان
في صناعات مثل النفط والغاز، والإلكترونيات، والمستحضرات الصيدلانية، والصناعات الغذائية، من بين أمور أخرى، يتم استخدام مجفف الهواء الساخن لإزالة الرطوبة من الهواء المضغوط باستخدام ممتص الرطوبة عندما تكون أنابيب الهواء المضغوط بالخارج ونقطة الندى عند 3 درجات مئوية غير كافٍ. يظهر أدناه مخطط عمل مجفف الهواء بدون سخان. يتكون المجفف الموضح في الرسم التوضيحي من برجين متوازيين معبأين بمواد ماصة جزيئية. من خلال خط الإدخال (التدفق 4)، يدخل الهواء المضغوط قاعدة البرج، ويمتص الرطوبة، ثم يتحرك لأعلى بعد المرور عبر طبقة الامتصاص. تتسبب قدرة السرير الماص على امتصاص الرطوبة في طرد الهواء الجاف من أعلى البرج. أخيرًا، بعد جمع رطوبة الطبقة الماصة وتجديدها بعد السفر على طول السرير، فإنها تخرج من قاع البرج (التدفق 2) بعد عملية تجديد البرج المشبع (التدفق 3). لضمان تلقي المستهلك لتدفق الهواء الجاف باستمرار، يكون أحد الأبراج دائمًا في وضع التشغيل بينما يكون البرج الآخر في وضع الاسترداد.
أيضًا، يتكون المجفف بدون حرارة من المكونات الرئيسية التالية:
- خزان أسطواني تحت الضغط
- مادة ماصة (molecular sieve)
- مستشعر درجة الحرارة والضغط والرطوبة
- صمامات التحكم في التدفق
- لوحة تحكم
- في مجال تصميم وإنتاج عبوات مجفف الهواء (HDT)، يتم تنفيذ الإجراءات
التالية في مجموعة هوايار الصناعية:
- الهندسة التفصيلية وتصميم الحزمة
- التنسيق والرقابة على الموردين الفرعيين
- فحص واختبار المواد الاستهلاكية والمعدات
- تقديم جميع الوثائق الفنية المطلوبة للمشروع
- عقد اجتماعات مراجعة التصميم والتخطيط والبناء والتشغيل والصيانة
- ما قبل بدء وبدء وتدريب قوى صاحب العمل
الجدير بالذكر أن هذا المنتج يقدم في شكلين: روتيني وخاص، ويتم تصميم وتصنيع المجففات الروتينية وفقًا لمعايير الشركة المصنعة وفي نماذج محددة، ويتم تصميم وتصنيع المجففات الخاصة وفقًا لطلب العميل ووفقًا لمتطلباته والمعايير.
مزايا خاصة لمجففات الهواء (HDT)
- تتميز الصمامات المكوكية بأسرع وأسهل وظيفة في الأحجام الصغيرة.
- تتمتع هذه الصمامات بأقصى طاقة سطحية مع أدنى انخفاض في الضغط.
- جسم الصمامات المصنوع من الألمنيوم محمي من الخارج والداخل لمنع التآكل.
- الموديلات المتوسطة والكبيرة مجهزة بصمام فراشة للتحكم في التدفق وتصريفه. يتم التحكم في هذه الصمامات بواسطة مشغلات تعمل بالهواء المضغوط.
- كل برج مجهز بجهاز استشعار ومقياس ضغط.
- الضوضاء الناتجة عن المجففات عند التفريغ أقل من 85 ديسيبل وضمن النطاق المحدد بناءً على صحة بيئة العمل.
- متحكم مع إمكانية نقل البيانات.
مجفف هواء مع سخان
مجففات الهواء المسخنة تشبه المجففات عديمة الحرارة، لكن لها اختلاف جوهري. في البداية، يمر هواء النظام عبر سخان خارجي عالي الكفاءة قبل دخول الخزان لتجديد المجفف. في الشكل أدناه، يشير البند رقم 3 إلى سخان هذا النوع من المجففات. بالنظر إلى أن معدل التجديد يرتبط ارتباطًا مباشرًا بدرجة حرارة الغاز المتجدد، فإن هذا سيقلل من معدل التطهير ويقلل بالطبع من فقد الهواء المضغوط. على الرغم من أن الحرارة الإضافية والأجزاء ذات الصلة تزيد من السعة الأولية للمجفف المسخن، إلا أن تقليل معدل التفريغ في النهاية سيكون له تأثير مباشر على تقليل تكاليف التشغيل. الرسم التخطيطي الوظيفي لمجفف الهواء الساخن مرسوم أدناه.
مزايا وخصائص مجففات الهواء الساخن
في المجففات المتسلسلة (HHD)، تم استخدام المواد الماصة الجزيئية كممتصات للرطوبة. تتميز هذه المواد عالية الجودة بالميزات الخاصة التالية:
- مقاومة درجات الحرارة العالية والرطوبة البيئية.
- مناسب لإنتاج الهواء الجاف بنقطة تكثف أعلى من -70 درجة مئوية.
- صلابة سطح المواد الماصة فيها أعلى من المواد المستخدمة في النماذج الأخرى (وهذا يزيد من عمر مرشح الغبار).
- عمر عالي ومفيد للمواد الماصة (يتراوح عمر هذه المواد بين 3 و 5 سنوات – إذا تم استخدامها بشكل صحيح).
- نظام التحكم في درجة الحرارة القابل للتعديل مع استهلاك الطاقة الأمثل.
- توريد سخان-بلاور مجفف بدون إستهلاك هواء مضغوط لإحياء الأسرة.
- إمكانية دمج مجفف وفلاتر على هيكل واحد.
الأسئلة الاکثر تداولاً
- مجفف هواء مبرد
- مجفف مع السخان
- مجفف بدون سخا
في قطاع الهواء المضغوط، هناك عدة استخدامات لمجففات الهواء المبردة. من خلال استخدام طريقة تبريد الهواء، والتي ترفع نقطة تكثف الهواء إلى المستوى الطبيعي وتجعل الهواء خاليًا من الرطوبة، فمن السهل إدخال الرطوبة المعلقة في الهواء في مسار الفصل. يتم اختيار غاز التبريد السائل لهذا النظام من بين الغازات المسموح بها وفقًا لمتطلبات ISO البيئية، ويتطلب عدة عمليات إعادة شحن. لقد أتاح الحجم المنخفض للجهاز، وتكاليف الصيانة والخدمة الأرخص، وعدم وجود مرشح الغبار، إمكانية استخدامه على نطاق واسع في مجموعة متنوعة من القطاعات. للحصول على تفاصيل إضافية، انقر فوق مجفف التبريد.
