کمپرسور سانتریفیوژ Single Shaft
محصولات /کمپرسور

کمپرسور سانتریفیوژ چند مرحله ای | کمپرسور سانتریفیوژ هوا | کمپرسور گاز تک شفت | کمپرسور بدون روغن | کمپرسور گریز از مرکز
شرکت هوایار کمپرسورهای سانتریفیوژ Single Shaft را برای بسیاری از کارفرماها در صنایع پتروشیمی، پالایشگاه، شیمیایی، سیمان، فولاد و صنایع حمل و نقل تامین کرده است. این نوع از کمپرسورها، جزو پرکاربردترین کمپرسورها در صنعت نفت و گاز هستند.



شرکت هوایار کمپرسورهای سانتریفیوژ Single Shaft را برای بسیاری از کارفرماها در صنایع پتروشیمی، پالایشگاه، شیمیایی، سیمان، فولاد و صنایع حمل و نقل تامین کرده است. این نوع از کمپرسورها، که جزو پرکاربردترین کمپرسورها در صنعت نفت و گاز هستند در دسته های زیر طبقه بندی می شوند:
  1. کمپرسور سانتریفیوژ تک استیج Overhung
کمپرسورهای سانتریفیوژ تک استیج، همان طور که از نامشان پیداست، یک ایمپلر، یک دیفیوزر، یک ولوت (Volute) و یک IGV دارند. این نوع کمپرسورها، بسته به سیال درون آن، قادر هستند تا نسبت فشار 3.5 برای هر استیج را تامین نمایند. همچنین دبی آن ها از محدوده  تا دبی های بسیار بالا حتی نزدیک به   می تواند تغییر کند.
یکی از انواع کمپرسور سانتریفیوژ برای فشار کم و دبی های بالا، کمپرسورهای overhung تک طبقه هستند. این نوع کمپرسور ها در صنایع نفت و گاز کاربرد محدود تری دارند. در این نوع کمپرسورها، ایمپلر در سمت مقابل موتور (NDE) قرار گرفته است. کمپرسورهای Overhung به دلیل مکش محوری جریان، بازده نسبتا بالا و محدوده عملکردی وسیع تری دارند. جریان سیال در این کمپرسورها تا  و نسبت فشار 3.5  می رسد.  تفاوت اصلی این نوع کمپرسورها، با کمپرسورهای تک استیج Integrally Geared این است که گیربکس این کمپرسورها، در بیرون از مجموعه کیسینگ قرار دارد. عمده کاربرد کمپرسورهای overhung، در سرویس های گاز کک (Coke Gas Serivce) می باشد.

کمپرسور رفت و برگشتی (Reciprocating Compressor)
شکل 1- کمپرسور تک استیج overhung
  1.  کمپرسور سانتریفیوژ چند استیج با برش افقی پوسته (Horizontally Split Casing)
در بین انواع مختلف کمپرسور سانتریفیوژ، این مدل از محبوبیت ویژه ای در صنعت برخوردار است. این نوع کمپرسورها برای کاربردهایی با فشار کاری کمتر از 60 bar به کار می روند و از دو کپه نیمه استوانه ای ( Cylinderical ) تشکیل شده اند. محل اتصال دو کپه پوسته با پیچ بسته می شود.
به دلیل مسائل مربوط به نشت بندی ( Sealing ) و محدودیت های اتصال با پیچ، این کمپرسورها برای فشارهای بسیار بالا قابل استفاده نیستند. تقریبا تمامی اتصالات پایپینگ این نوع از کمپرسورها در کپه پایینی کمپرسور قرار گرفته است.

کمپرسور رفت و برگشتی (Reciprocating Compressor)

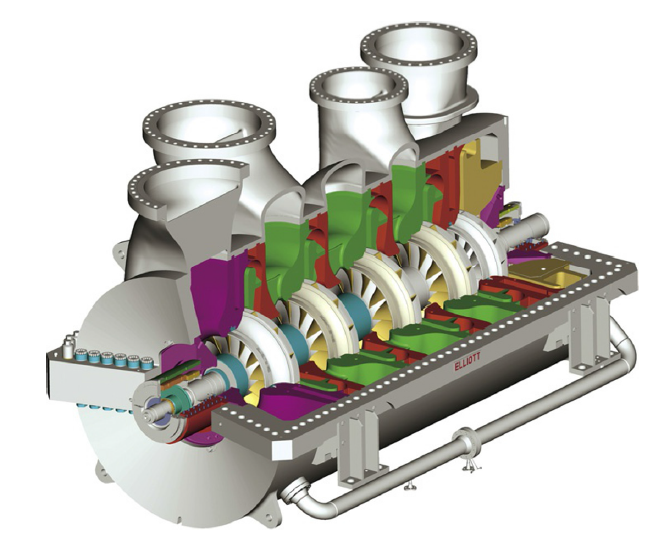

شکل 2- کمپرسور چند استیج single shaft و horizontally Split
  1. کمپرسور سانتریفیوژ چند استیج با برش عمودی پوسته ( Vertically Split Casing )
این نوع از کمپرسورهای سانتریفیوژ، همانند نمونه قبلی شکل استوانه ای دارند و با توجه به برش عمودی پوسته ( casing ) به کمپرسورهای barrel نیر معروفند. برخلاف نمونه قبلی، این کمپرسورها برای فشارهای بسیار بالا نیز عالی هستند. با توجه به ساخت یک تکه ( one-piece construction ) این کمپرسورها و وجود نشت بند ( seal ) در دو طرف barrel برای فشارهای تا 680 bar نیز به کار می روند.

کمپرسور رفت و برگشتی (Reciprocating Compressor)

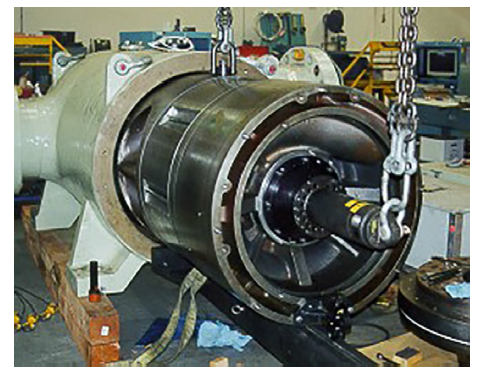

شکل 3- کمپرسور barrel که از باندل بیرون آورده شده
  1. کمپرسورهای سانتریفیوژ چند استیج با پوسته زنگوله ای شکل ( Bell Casing )
این نوع از کمپرسورها به دلیل شکل زنگوله ای پوسته به این نام، نامیده شدند. در این حالت در کنار پیچ، از رینگ هایی دور پوسته استفاده می شود که می تواند تحمل پوسته کمپرسور برای فشارهای بالاتر را امکان پذیر نماید.

کمپرسور رفت و برگشتی (Reciprocating Compressor)

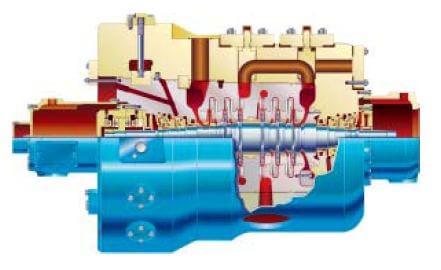

شکل 4- کمپرسور سانتریفیوژ Bell Casing
  1. کمپرسورهای چند استیج برای خط لوله (Pipeline)
این نوع از کمپرسورها، همانند نوع قبلی، پوسته زنگوله ای شکل دارند که شامل یک کاور عمودی برای قسمت انتهایی است. نازل های خروجی و ورودی این کمپرسورها در خلاف جهت یکدیگر قرار دارند بنابراین برای استفاده در خطوط لوله بسیار مناسب هستند. این کمپرسورها می توانند تا فشار 100 bar نیز به کار می روند و معمولا برای استفاده در خطوط انتقال گاز طبیعی و کاربردهای مشابه، مناسب هستند.

کمپرسور رفت و برگشتی (Reciprocating Compressor)
شکل 6- کمپرسور چند استیج برای خط لوله
